中频逆变直流点焊机的结构及原理简介

作者: 青岛名威 编辑: 青岛名威 来源: 青岛名威 发布日期: 2019.06.26
信息摘要:
中频逆变点焊机主要由机身、中频逆变器、中频焊接变压器、压力传动装置、气路、水路系统、上下电极、控制箱及启动开关等部分组成。

中频逆变点焊机主要由机身、中频逆变器、中频焊接变压器、压力传动装置、气路、水路系统、上下电极、控制箱及启动开关等部分组成。

1、中频逆变直流点焊机是先进的焊接设备,针对高精度、高质量、高要求的焊件。

2、中频逆变直流点焊机因变压器因体积小而输出能量大,其工作原理是把三相交流电源逆变为直流电源,中频逆变器是本机的主要电力推动部件,它将三相50/60hz380v交流电输入转变为一个高电位的直流电源,直流电源连有电容以作滤波,之后中频逆变器根据控制输入的设置及反馈电流而输出一个适量的1hz pwm 方波。再经过中频焊接变压器输出低压进行焊接,且逆变箱中装有排风扇,对逆变器进行风冷处理,以确保安全运行。

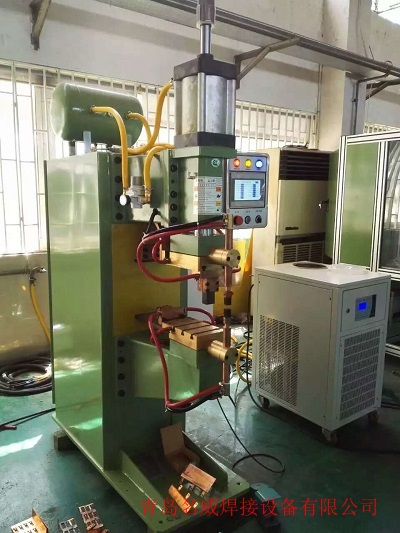

mmexport1463103456838

3、采用以CPU为核心的主控制器,极快的电流反馈速度,保证了电流的稳定可靠。

4、三相电源输入、负荷均衡,降低峰值电流,减少电网冲击,并且解决了工厂使用大功率焊机而导致电网供电不足、电网波动较大的难题。

5、次级电流输出能力强,波形平直,焊接时几乎不产生飞溅,焊点表面光滑不易变色,焊点强度高。

6、功率因素高达0.9以上,更为突出的是该机型比普通的交流焊机要节能30%-40%,在真正意义上省电,降低生产成本;

7、焊接回路无阻抗,加大电极臂拓展空间并提高了电极的的使用寿命;

8、适用多种材料的焊接,如铝金属等导热快、焊接性差的材料也可得到很好的焊接。另外,对于镀锌板和普通多层钢板的焊接,其焊接质量也远高于交流焊机。

注:以上文章来源于青岛名威,转载须注明出处!
